1. 滿足市場發展的需要;
2.滿足市場發展的需要,本公司成功開發了DHB型柔性滑線系統。本系統具有運行平穩、速度快,噪音低,供電方式隨意性高;
3.可按不同的工作條件分為張緊型和非張緊型兩種安裝形式。
隨著FMS化、無人化工廠的發展,設備的自動化程度越來越高,因此滑線的小型化、安裝方便性、高速平穩性顯得尤為重要。 為滿足市場發展的需要,本公司成功開發了DHB型柔性滑線系統。本系統具有運行平穩、速度快,噪音低,供電方式隨意性高等特 點。
可按不同的工作條件分為張緊型和非張緊型兩種安裝形式。
項 目 | 張緊型 | 非張緊型 |
安裝地點 | 室內 | |
環境溫度 | -15℃~+55℃ | |
防護等級 | IP20 | |
防觸電等級 | 0級 | |
最大工作電壓 | 交流660V或直流1000V | |
運行速度 | V≤600m/min | |
污染等級 | Ⅲ級(一般導電粉塵和凝露狀態) | |
空氣濕度 | <95% | |
執行標準 | JB/T6391.1-2010 |

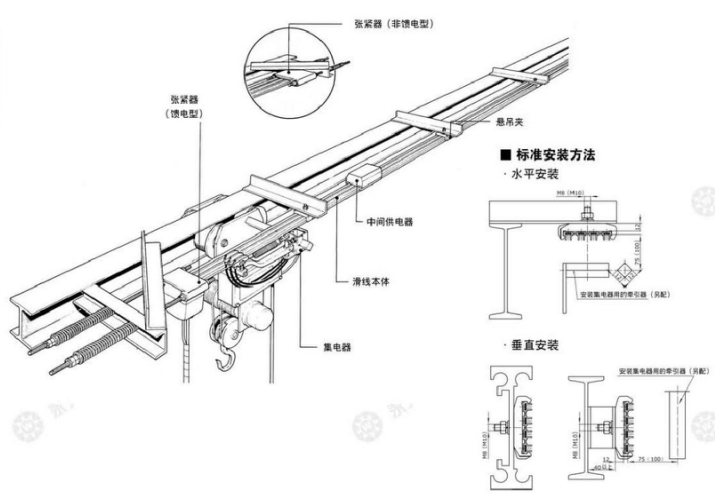

張緊型滑線就是在安裝時,對滑線本體施加一定張緊力的一種移動供電系統。其主要用于要求運行速度快、運行平穩和噪音低的 場所如立體化倉庫。
型號 | DHB-4-10 | DHB-4-16 |
編號 | 0600005 | 0600010 |
相數×截面積㎡ | 4×10 | 4×16 |
載流量A | 50 | 80 |
電阻 Q/km | 1.8576 | 1.2384 |
阻抗Q/km | 1.8612 | 1.2437 |

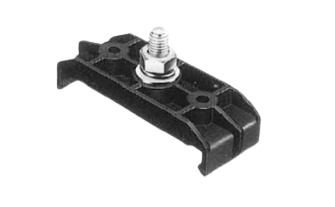

型號 | BXJM-4 |
編號 | 0602015 |
質量 kg | 0.08 |
1)合理選擇產品規格,根據設備負荷、接電持續率、環境溫度、線路長度確定規格,注意留有裕度。
2)嚴禁發生相間短接或錯誤裝配現象。
3)在每年設備保養時,應做以下保養工作:
3.1 檢查集電器碳刷磨損是否超過有效長度并及時更換,檢查磨損狀況。
3.2 檢查滑觸線的緊固件是否正常,如有松動,擰緊它們。
3.3 檢查滑觸線是否有變形,絕緣體是否有裂縫,如變形很小,只需改變懸吊夾的位置,如變形太大無法修復,應作更換處理。
3.4 檢查滑觸線安裝支架有沒變形,如有需及時調整并加強或更換。
3.5 檢查集電器彈簧的壓力是否保持正常。
1. 各件安裝完畢,通電試運行不少于10min,并檢查各處運行情況;
2. 運行滿一個月后,檢查各件的運行情況,有必要時將各緊固件擰緊一次;
3. 在集電器安裝過程中(指JDS型集電器),若不易確定安裝尺寸時,可使集電器橫桿與滑線保持平行達到安裝要求。
