您當前的位置: 首頁 > 產品中心 > 剛體滑線 >剛體滑線樣本...

產品中心 剛體滑線

剛體滑線樣本

1. 滿足高電壓、大電流的供電方式要求;
2.耐污染大電流的剛體滑線。

在線咨詢 0510-85102772撥打熱線了解更多
概況/Overview

若在高溫、高濕、高灰塵的惡劣環境下或需要高電壓、大電流的供電方式,如煉鋼、鑄造等,采用普通的安全滑線已不能滿足要求;使用輕軌(如煉鋼廠、鑄造廠等)進行供電,安裝空間大且阻抗大,浪費嚴重;架設銅線(如煤碼頭等),存在著架線麻煩 且易發生斷電現象。為此,耐污染大電流的剛體滑線應運而生。根據不同的安裝條件,本公司開發了兩種形式的剛體滑線,即拼裝 式DHK型和復合式DKF型剛體滑線。

技術參數/Technical parameter
項      目指     標
安裝海拔高度≤2000m
安裝等級Ⅲ級
周圍環境溫度-45℃~<+150℃
周圍環境濕度≤95%,允許短時凝露
污染等級IV級
短時耐受電流10倍額定電流1S
化學腐蝕性能耐酸堿和耐鹽霧腐蝕
執行標準JB/T6391.2-2010
滑線型號/Type cable block
滑線本體

滑線本體單拼式由導軌、橋架和導軌壓板組成(鋼質橋架雙拼式須在兩導軌間加裝芯條以保證兩導軌的穩定)。

型 號

DHKS-85

DHKS-110

DHKS-170

DHKS-200

DHKS-240

DHKS-325

DHKS-540

編號

0700010

0700015

0700020

0700025

0700030

0700035

0700040

截面積×載流量 mm2×A

85×380

110×450

170×630

200×750

240×800

325×1250

540×1600

電阻R(Ω/km)

0.1529

0.1291

0.0943

0.0828

0.0712

0.0549

0.0347

相間距

35
40
45

阻抗Z(Q/km

0.2237
0.2297
0.2352

0.2075
0.214
0.2199

0.1871
0.1943
0.2007

0.1809
0.1882
0.1948

0.1751
0.1827
0.1894

0.1684
0.1762
0.1831

0.1618
0.1698
0.1769

導軌

導軌主要起負載電流的作用,材質為TMY銅,符合GB5585.1-1985標準,制作成梯形溝槽結構;與集電器的接觸面成弧形, 不僅增加了接觸面積,還減少了電弧產生的可能性。


公稱截面積 ㎡

85

110

170

200

240

325

540

A

10.3

11.7

14.8

15.85

18.0

20.6

22.6

B

10.2

11.5

14.0

16.0

17.0

19.3

22.5

C

8.5

9.6

11.2

11.2

13.3

13.3

15.2

D

2.7

3.0

3.7

3.7

3.7

4.0

4.0

R1

25

30

35

35

40

40

40

R2

15

20

35

35

40

40

40

保養維護/Maintenance

1. 合理選擇產品規格,根據設備負荷、接電持續率、環境溫度、線路長度確定規格,注意留有裕度,室外一般降低容量20%使用。

2. 嚴禁發生相間短接或錯誤裝配現象。

3. 在每年設備保養時,應做以下保養工作:

3.1. 檢查集電器碳刷磨損是否超過有效長度并及時更換,檢查磨損狀況。

3.2. 檢查瓷瓶支座、導軌壓板是否正常,如有松動,擰緊它們。

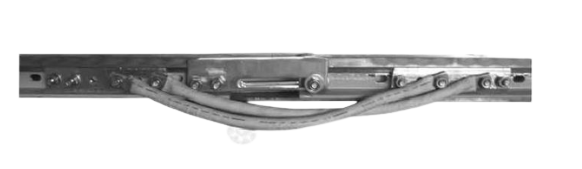

3.3. 檢查跨接部分和溫度補償斷部分是否有斷開或變形,如有需要作部分調整或更換。

3.4. 檢查滑觸線是否有變形,絕緣體瓷瓶是否有裂縫,如變形很小,只需改變瓷瓶的位置,如變形太大,應切除后部分更換或單根更換。

3.5. 由于使用現場環境可導電的粉塵較多,所以必須定期對滑觸線檢修段表面進行清理,可用壓縮空氣吹去或用潔凈回絲擦拭,以免積塵過多產生導電使檢修段失去作用。 一般滑線上積塵不需處理,如時間較長,積塵太多也可處理掉。

3.6. 檢查滑觸線安裝支架有沒變形,焊接部分有沒被銹蝕,如有需及時調整并加強或更換。

3.7. 檢查集電器彈簧的壓力是否保持正常。

其它主要事項/Other information

1 全線安裝完畢后,檢查直線度和水平度是否達到要求,如沒有達到則需要對瓷瓶螺栓進行調節。

2 通電之前,用兆歐表檢測安裝支架與輸電銅導軌之間的絕緣電阻,阻值大于2.5MS2;如不符合要求,必須尋出原因,排除

3.1 檢查滑觸線是否有變形,絕緣體瓷瓶是否有裂縫,如變形很小,只需改變瓷瓶的位置,如變形太大,應切除后部分更換或單根更換。

3.3 檢查跨接部分和溫度補償斷部分是否有斷開或變形,如有需要作部分調整或更換。

3.4 檢查碳刷是否變形,是否達到磨損極限,需要的話要更換碳刷。

3.5 由于使用現場環境可導電的粉塵較多,所以必須定期對滑觸線檢修段表面進行清理,即用壓縮空氣吹去或用潔凈回絲擦拭,以免積塵過多產生導電使檢修段失去作用。

3.6 檢查滑觸線安裝支架有沒變形,焊接部分有沒被銹蝕,如有需及時調整并加強或更換。
