多極管式滑線樣本

1. 安全、經濟、可靠;
2.結構簡單、安裝方便;
3.具有顯著節電效果;
4.廣泛應用于各種通用橋式起重機、門式起重機、電動葫蘆自行小車、倉庫、船廠、碼頭等起重設備的移動供電。

在線咨詢 0510-85102772撥打熱線了解更多
概況/Overview

DHG、DHGJ型滑線是 一 種安全、經濟、可靠的移動輸電裝置,是 一 種替代電纜卷筒和鋼質滑線的理想產品。

該滑線結構簡單、安裝方便,導管中嵌有多支輸電銅導軌或帶絕緣板的銅導軌作為輸電母線,配置的多極電刷、移動靈活的集電器。由于以銅代替鋼導電,與鋼質裸線相比節電15%,具有顯著節電效果。且大大節省材料和安裝費用。

目前已被廣泛應用于港口運輸、造紙、自來水、汽車制造、家電、物流等行業,作為滑觸式母線槽用于車間,工廠等供 電場所,具有提供電源機動,維修方便,輸電可靠等特點。

技術參數/Technical parameter
開號DHGDHG]
最大載流量270A360A
開墻溫腐-207N4557-35℃'N±80℃
最大工作電壓交流660V或直流1000V
防護等級可達IP23狀態艾流
防觸電等級0級1級
運行速度V≤120m/min
污染等級IV級(一般導電粉塵和凝露狀態)
海拔高度乙3000m
空氣濕度<950%
執行標準3B/T63911-201(
滑線型號/Type cable block

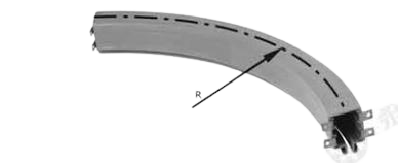

輸電導管

DHG型滑線(導管)由工程塑料外殼和不同根數的銅排組成。外殼具備絕緣防護和提供集電器行走軌道的雙重作用。

型 號

DHG-3-35

DHG-3-70

DHG-3-95

DHG-4-16

DHG-4-25

DHG-4-35

DHG-4-50

DHG-4-70

DHG-4-95

編 號

0100007

0100008

0100009

0100010

0100011

0100012

0100013

0100014

0100015

相數×單相截 面和mm

3×353×353X3T4 √ 154×254×354X504×704×95

額定載流量

14021027080125140170210270

電阻2/km

0.5460.2730.2011.1950.7650.5460.3820.2730.201
阻抗 Q/km0.5680.3100.2541.2040.7810.5680.4.110.3100.253

型 號

DHG-5-16

DHG-5-25

DHG-5-35

編 號

0100030

0100031

0100032

相數×單相截 面和mm

5×165×255×35

額定載流量

80125140

電阻2/km

1.1950.7650.546
阻抗 Q/km1.2050.7800.567

型 號

DHG-6-10

DHG-7-10

編 號

0100040

0100050

相數×單相截 面和mm

6×107×10

額定載流量

5050

電阻2/km

1.9121.912
阻抗 Q/km1.9211.921

型 號

8×108×168×25

額定載流量

5080125

電阻2/km

1.9121.1950.765
阻抗 Q/km1.9481.2540.867

DHG]型滑線(導管)是由鋁合金外殼和銅排組成。銅排安裝在工程塑料制成的槽板里,槽板起到絕緣的作用,鋁合金外殼具有 提供集電器的行走軌道和對內部機構的防護的作用。


型 號

DHG]-4-16

DHG]-4-25

DHG]-4-35

DHG]-4-50

DHG]-4-70

DHG]-4-95

DHG]-4-120

DHG]-4-150

編 號

0200010

0200011

0200012

0200013

0200014

0200020

0200022

0200025

相數×單相截 面積㎡

4×164×254×354×504×704×954×1204×150

額定載流量 A

80125140170210270320360

電阻2/km

1.1950.7650.5460.3820.2730.2010.1590.127
阻抗 Q/km1.2040.7790.5660.4090.3090.2540.2180.194

型 號

DHG]-5-16

DHG]-5-25

DHGJ-5-35

DHGJ-5-50

DHG]-5-70

編 號

0200030

0200031

0200032

0200033

0200034

相數×單相截 面積㎡

5×165×255×355×505×70

額定載流量 A

80125140170210

電阻2/km

1.1950.7650.5460.3820.273
阻抗 Q/km1.2050.7800.5670.4100.310

型 號

DHG]-8-10

DHG]-8-16

DHG]-8-25

編 號

0200060

0200061

0200062

相數×單相截 面積㎡

8×108×168×25

額定載流量 A

5080125

電阻2/km

1.9121.1950.765
阻抗 Q/km1.9191.2060.781

型 號

DHG]-12-10

DHG]-12-16

DHG]-12-25

DHG]-14-10

DHGJ-14-16

DHG]-14-25

編 號

0200080

0200081

0200082

0200090

0200091

0200092

相數×單相截 面積㎡

12×1012×1612×2514×1014×1614×25

額定載流量 A

5080                                1255080                                125

電阻2/km

1.9121.1950.7651.9121.1950.765
阻抗 Q/km1.9191.2060.7811.9191.2060.781
保養維護/Maintenance

合理選擇產品規格,根據設備負荷、接電持續率、環境溫度、線路長度確定規格,注意留有裕度,室外一般降低容量20%使用。

集電器引線較多,不得發生相間短接或錯誤裝配現象。

在每年設備保養時,應做以下保養工作:

1、 從導管端部取下集電器,檢查電刷磨損有否超過有效長度刻度線并及時更換,檢查頸部磨損狀況。

2、 檢查導管導軌接頭,如有松動、銹蝕應及時更換,檢查固定夾、懸吊夾是否松動。

3、 檢查導管是否有顯著變形、彎曲,采用調整懸掛螺栓位置方法進行校直,如無法校直可單根更換。

4、 一般導管內積塵不需處理,如時間較長,積塵太多,可用壓縮空氣吹去,或用潔凈回絲擦拭。

5、 集電器電刷彈簧壓力應正常, 一般1.8-2.3N/cm2。

6、 檢查滾輪磨損狀況,滾輪可保證電刷在導管中上下左右位置,滾輪磨損過多,將使電刷被擦傷或產生斷 續、失電現象。

其它主要事項/Other information

1. 安裝首根滑線,須用固定懸吊夾懸吊,以作為全線校直的基準。

2. 對于DHG]型滑線必須有效保證每根滑線良好的接地性能。
