產品中心 單極組合式滑線
單極組合式滑線
1. 可根據不同的需要任意組合；
2.運行速度快、載流量大、耐溫性能優良；
3.采用冷壓焊技術；
4.壽命可以達到10年以上；
5.集電性能平穩可靠，運行速度快
在線咨詢
0510-85102772撥打熱線了解更多
概況/Overview

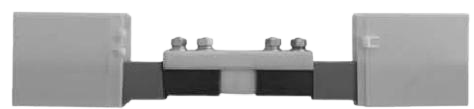

單極組合式安全滑接輸電裝置可根據不同的需要任意組合。按結構形式分為“H”和“S”型兩種系列，按其材質可分為銅質和鋁質滑線。
單極組合式滑線具有運行速度快、載流量大、耐溫性能優良等特點，其防護等級可達IP23。
鋁質滑線導軌(簡稱鋁導線)內腔頂部與集電器接觸面采用冷壓焊技術，把不銹鋼帶與鋁導線復合成一體，以避免銅鋁接觸的電腐蝕性和增強接觸的耐磨性能，其壽命可以達到10年以上。
導線與集電器接觸面作成“V”或“U”形溝槽，保證了集電器運行的平穩性。
DHS型(即“8”型)為本公司所獨創，其內腔可運行多種集電器，其中小車式集電器集電性能平穩可靠，運行速度快。
技術參數/Technical parameter
| 項 目 | 指 標 |
| 安裝海拔高度 | ≤2000m |
| 安裝等級 | Ⅲ級 |
| 周圍環境溫度 | -35℃~+65℃(特殊環境溫度可定制) |
| 周圍環境濕度 | ≤95% |
| 污染等級 | 4級 |
| 絕緣介電強度 | 工頻交流2500v,無擊穿閃絡現象 |
| 外殼擊穿電壓強度 | >20kv/min |
| 相比漏電起痕指數CTI | 175≤CTI<400v |
| 抗非常熱和著火試驗 | 自熄：阻燃性材料 |
| 短時耐受電流 | 10倍額定電流1s |
| 化學腐蝕性能 | 耐酸堿和耐鹽霧腐蝕 |
| 防護等級 | IP23 |
| 防觸電等級 | 0級 |
| 執行標準 | JB/T6391.1-2010 |
滑線型號/Type cable block
根據所承載電流大小及安裝要求等選擇相應的滑線，并且確保滑線的額定負載電流大于接在該滑線上所有受電設備的負載電流 之和，若有電壓降要求還須校核電壓損失情況，詳見預備知識。
1“H”型滑線
導線標準長度為6m
型 號 | 編 號 | 截面積×載流量 mm2 √A | 導體 材質 | 電阻R* Q/km | 阻抗Z 9/km | 標準軌距 mm |
DHH-120 | 0300009 | 120×200 | 鋁 | 0.2408 | 0.2789 | 50 |
DHH-160 | 0300010 | 160×250 | 鋁 | 0.1905 | 0.2195 | 50 |
DHH-100 | 0300002 | 100×320 | 銅 | 0.1922 | 0.2267 | 50 |
DHH-130 | 0300003 | 130×400 | 銅 | 0.1479 | 0.1846 | 50 |
DHH-160 | 0300055 | 160×500 | 銅 | 0.1202 | 0.1632 | 50 |
型 號 | 編 號 | 截面積×載流量 mm2×A | 導體 材質 | 電阻R* Q/km | 陽抗Z 2/km | 標準軌距 mm |
DHH-200/320 | 0300014 | 200×320 | 鋁 | 0.1750 | 0.1890 | 80 |
DHH-250/380 | 0300015 | 250×380 | 鋁 | 0.1218 | 0.1642 | 80 |
DHH-320/500 | 0300018 | 320×500 | 鋁 | 0.0952 | 0.1455 | 80 |
DHH-400/700 | 0300020 | 400×700 | 鋁 | 0.0762 | 0.1338 | 80 |
DHH-500/800 | 0300022 | 500×800 | 鋁 | 0.0609 | 0.1258 | 80 |
DHH-700/1000 | 0300025 | 700×1000 | 鋁 | 0.0435 | 0.1184 | 80 |
DHHT-250/700 | 0300058 | 250×700 | 銅 | 0.0743 | 0.1327 | 80 |
DHHT-320/1000 | 0300060 | 320×1000 | 銅 | 0.0580 | 0.1244 | 80 |
DHHT-400/1250 | 0300065 | 400×1250 | 銅 | 0.0464 | 0.1194 | 80 |
DHHT-500/1600 | 0300068 | 500×1600 | 銅 | 0.0372 | 0.1161 | 80 |
DHHT-650/2000 | 0300070 | 650×2000 | 銅 | 0.0265 | 0.1132 | 80 |
2、“S”型滑線，導線標準長度6m。
型 號 | DHS-250 | DHS-400 | DHS-800 | |
編 號 | 0400010 | 04400025 | 0400035 | |
截面積X承裁電流mm2y4 | 250×400 | 400×700 | 800×1250 | |
導體材質 | 鋁 | 鋁 | 鋁 | |
電阻R本 2/km | 0.1219 | 0.0762 | 0.0381 | |
阻抗Z 2/km | 0.1573 | 0.1247 | 0.0987 | |
尺寸mm | 65 | 75 | 100 | |
| 尺寸mm | a | 45 | 45 | 51 |
| b | 56 | 56 | 66 | |
壇準軌距 mm | 100 | 100 | 100 | |
型 號 | DHS-1200 | DHS-1600 | DHS-2000 |
編 號 | 0400045 | 0400055 | 0400065 |
截面積×承載電流mm2×A | 1200×1600 | 1600×2000 | 2000×2500 |
導體材質 | 鋁 | 鋁 | 鋁 |
電阻R* Q/km | 0.0254 | 0.0190 | 0.0152 |
阻抗Z Q/km | 0.0904 | 0.0889 | 0.0881 |
標準軌距 mm | 120 | 120 | 120 |
* 注：特殊規格品種可以定制
保養維護/Maintenance
1)合理選擇產品規格，根據設備負荷、接電持續率、環境溫度、線路長度確定規格，注意留有裕度，室外一般降低容量20%使用。
2)嚴禁發生相間短接或錯誤裝配現象。
3)在每年設備定期保養時，應做以下保養工作：
3.1檢查集電器碳刷磨損狀況：是否超過有效磨損量并及時更換。
3.2檢查滑觸線的緊固件是否正常，如有松動，擰緊它們。

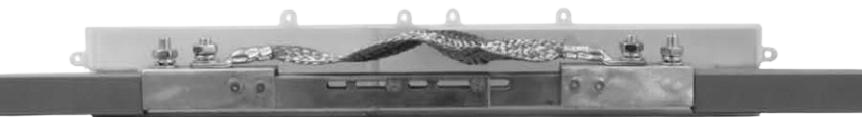

3.3檢查溫度補償段部分是否有斷開或變形，如有則需要作部分調整或更換。
3.4檢查滑觸線是否有變形，絕緣體是否有裂縫，如變形很小，只需改變懸吊夾的位置，如變形太大，應切除后部分更換或單根更換。

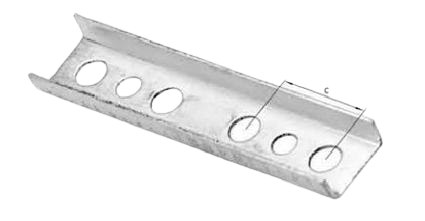

3.5檢查滑觸線安裝支架有沒變形，焊接部分有沒被銹蝕，如有則需及時調整并加強或更換。
3.6檢查集電器彈簧的壓力是否保持正常。
其它主要事項/Other information
1. 全線安裝完畢后，檢查直線度和水平度是否達到要求，如未達到要求，需要對懸吊夾或組裝臂螺栓進行調節。
2. 通電之前，用兆歐表檢測安裝支架與輸電導軌之間的絕緣電阻，阻值應大于2.5M2;如不符合要求，必須查明原因，消除隱 患后方能通電。
3. 為確保安全運行，用戶應建立定期檢查制度。
